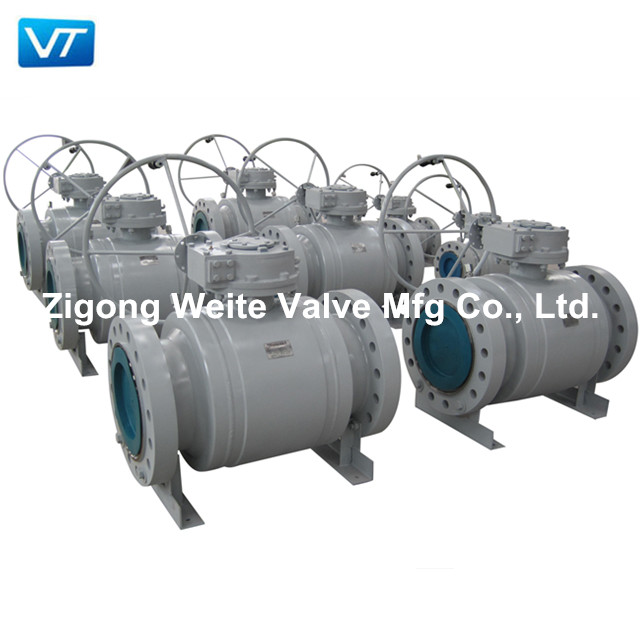

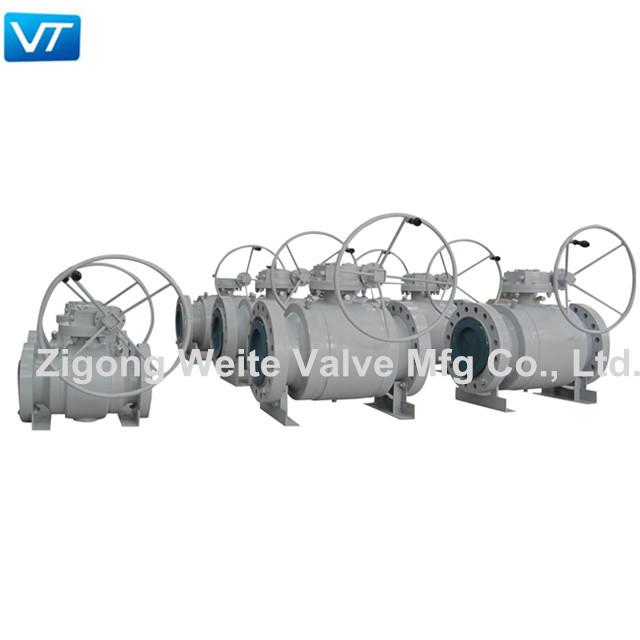

Su, Hava, Gaz, Yağ, Sıvı için API Dişli Kutusu Kumandalı Küresel Vana
Tasarım ve Üretim Şartnamesi
| Tasarım Şartnamesi | API 6D,ASME16.34,BS5351,ISO17292,DIN |
| Yüz yüze | ANSI B16.10, API 6D |
| Flanş Ölçüsü | ANSI B16.5 , GB,JB,HG,SH |
| alın kaynağı | ANSI B16.25,ASME B31.8,ASME B31.4 |
| Aktüatör Bağlantısı | ISO 5211 |
| Malzeme |
Karbon Çelik Serisi,Kükürt Serisi,Paslanmaz Çelik Serisi,LCB,LCC Serisi |
| Muayene ve Test | API 6D, API 598 |
| Conta | ASME B 16.20,TR,HG |
| Cıvata ve Somun | A193-B7,A194-2H / A193-B7M,A194-8M |
Malzeme seçimi
|
Parçalar
|
CS Serisi
|
Kükürt Serisi
|
SS Serisi
|
LCB,LCC Serisi LCB,LCC |
|
| WCB | WCB | CF8,CF3 | CF8M,CF3M | LCB,LCC | |
|
Vücut
|
A216-WCB | A216-WCB | A351-CF8,CF3 | A351-CF8M,CF3M | A352-LCB,LCC |
|
Top
|
A105+HCR/ENP | F316 |
A182-F304 F304L+HCR |
A182-F316 F316L |
A182-F304+HCR |
|
Kök
|
A182-F6A | F316 |
A182-F304 F304 |
A182-F304
|
|
|
Koltuk Ekleme
|
PTFE (standart) /PPL(yüksek sıcaklık) /PEEK/EPDM/VITON/DEVLON | ||||
|
Paketleme
|
PTFE / PPL / Grafit | ||||
|
Conta
|
PTFE / PPL / Grafit | ||||
|
Rulman
|
PTFE / PPL | ||||
|
cıvata
|
A193-B7 | A193-B7M | A182-F304 F304L+HCR | A193-B8/8M | A320-L7 |
|
Ceviz
|
A194-2H | A194-2HM |
A182-F304 F304L |
A194-8/8M | A194-7M |
Özellik
Darbe Korumalı Gövde Yapısı
Milin alt ucu teraslıdır ve vana gövdesinin içinden takılır.Bu yapı
yangın durumunda patlamaya dayanıklı gövde ve metalden metale conta sağlar.
Anti-statik Tasarım
Çalışma sırasında, özel antistatik cihaz biriken statik elektriği boşaltabilir.
Valf açılıp kapanırken topun üzerinde.
Sızdırmaz Tasarımlı Orta Flanş
Gövde ve Kapak bağlantısı contalarla sızdırmaz hale getirilmiştir.Yangından sızıntıyı önlemek için, yüksek sıcaklık
veya titreşimler, gövde ve kapak arasındaki metalden metale sızdırmazlık iyi bir etkidir.
Cihaz kilitleniyor
Valf, tam açık ve tam kapalı konumdaki kol için kilitleme delikleriyle donatılmıştır.
açarken ve kapatırken yanlışlıkla önleyin.
Yangına Dayanıklı Tasarım: API607/API6FA
Bilye ve Gövde, Orta flanş, Mil ve gövde arasındaki olası her bir sızıntı parçası,
API 6FA ve API 607'nin yangına dayanıklılık gereksinimlerine uyan metalden metale temas.
Aşırı yangına dayanıklılık koşullarında, esnek grafitten yapılmış salmastra ve conta malzemesi
sıfır sızıntıyı garanti edebilir.
Valf Açık/Kapalı Göstergeli Anahtar
Tutamak (kol) boru ile aynı yatay çizgide olduğunda, bu vananın açık olduğunu gösterir.
açık.Tutamak (kol) boru ile dikey çizgi üzerinde olduğunda, bu vananın kapalı olduğunu gösterir.
Gelişmiş ve Özel Koltuk Tasarımı
Uzun yıllar ileDişli KumandalıYurt dışından gelen Küresel Vana imalat tecrübesi ve ileri teknolojisi,
Geliştirilen koni sızdırmazlık yüzeyi, daha güvenilir sızdırmazlık sağlar.tasarımlarımız mevcuttur
çeşitli oturma malzemesi türleri ile düşük sürtünme ve düşük çalışma torku sunabilir.
Şirket Profili
Zigong Weite Valve Mfg Co., Ltd. 2007 yılında kurulmuş olup,bir üretici
vana üretiminde uzmanlaşmış, Çeşitli küresel vanaların (yüzer, sabit, üste monteli, tamamı kaynaklı, metal contalı HPHT türleri) Satışı,
V tipi, çok yollu vb.) karbon çeliği, düşük sıcaklık çeliği, paslanmaz çelik, alaşımdan yapılmıştır.DN 1/2”—40”(DN15-1000mm) aralığı sağlayabiliriz,
PN Sınıf 150 -- Sınıf 2500 (1MPa - 42MPa).Çalışma sıcaklığı -196°C~680°C.
SSS:
S: Neden Weite Vanasını Seçmelisiniz?
C: 1. Biz fabrikadayız, uygun maliyetli ürünler sağlayabiliriz.
2. Valf endüstrisinde 15 yıllık tecrübemiz var, hem satış ekibimiz hem de teknik mühendislerimiz
size profesyonel bir çözüm sunabilir.
