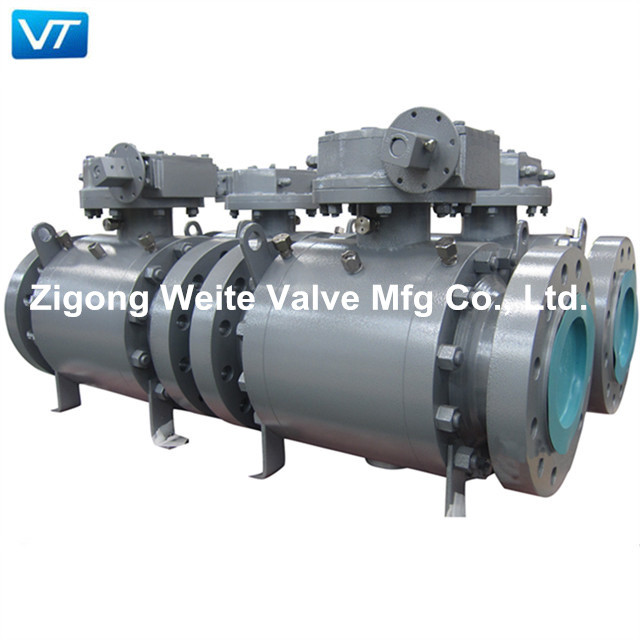

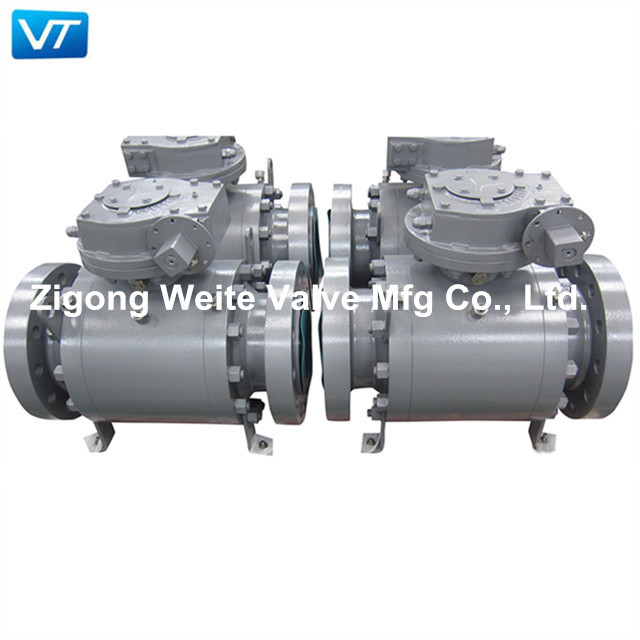

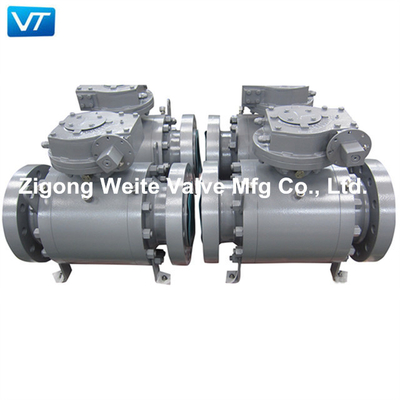

3 adet Çelik Dövme Muylusu Monteli Küresel Vana DBB Fonksiyon Gövde Malzemesi LF2
Ürün Açıklaması
Üç parçalı sabit küresel vananın ortası cıvatalıdır.Seçilen valf yuvası ve conta/ambalajın malzemesine göre,
farklı çalışma sıcaklıkları ve ortamlar için uygundur ve valf genellikle yatay olarak kurulur.
Mafsallı Küresel Vana Tasarım Özellikleri:
1. API 6 D'ye göre tasarım ve üretim
2. Yapı uzunluğu ANSI BI6.10'a uygundur
3. Bağlantı flanşı: ANSI BI6.5MSS-SP44
4. API STD.598'e göre valf muayenesi ve testi
5. Soket ucu ASME B16.11'e uygundur
6. Dişli bağlantı ucu (NPT), ANSI/ASME B1.20.1'e uygundur
Muyluya Monte Küresel Vana Test Prosedürü
| HİDROSTATİK SIZDIRMAZLIK TEST API 6D 10.3 ve 10.4 | ||||||
| Sekans | Alan Basıncı | Süre(dk) | Tanım | |||
| KABUK TESTİ | A | 1.5xPN | 6″-10″ | 5 |
1. Vana kısmen açık.
|
|
| B | 1.5xPN | 12″-18″ | 15 | |||
| C | 1.5xPN | 20″-60″ | 30 | |||
| KOLTUK TESTİ | A | 1.1xPN | 5 | A ucundaki hidrostatik contayı B gövdesine doğru oturtun | ||
| B | Atmosferik | |||||
| C | Atmosferik | |||||
| A | Atmosferik | 5 | C ucundaki koltuk hidro contası B gövdesine doğru | |||
| B | Atmosferik | |||||
| C | 1.1xPN | |||||
| A | 1.1xPN | 5 | Hem A hem de C için koltuk hidro sızdırmazlık testi | |||
| B | Atmosferik | |||||
| C | 1.1xPN | |||||
| HAVA SIZDIRMAZLIK TEST API 6D 10.4 | ||||||
| KOLTUK TESTİ | A | Atmosferik | 5 | A ucunda B gövdesine doğru koltuk hava sızdırmazlığı testi | ||
| B | Atmosferik | |||||
| C | 80PSLG(5.5bar) | |||||
| A | 80PSLG(5.5bar) | 5 | C ucunda, B gövdesine doğru koltuk hava sızdırmazlığı testi | |||
| B | 80PSLG(5.5bar) | |||||
| C | Atmosferik | |||||
Weite Vana
Atölye
Nakliye
SSS:
S: Neden Weite Vana Seçmelisiniz?
C: 1. Fabrikadayız, uygun maliyetli ürünler sağlayabiliriz.
2. Vana endüstrisinde tam deneyime sahibiz, hem satış ekibimiz hem de teknik mühendislerimiz size sağlayabilir
profesyonel çözüm.
S: Paketiniz nedir?
A: standart ihracat kontrplak durumda, isteğiniz gibi de tasarlanabilir.
S: Logomuzu pakete koyabilir misiniz?
C: evet, logonuzu pakete yazdırabiliriz.
