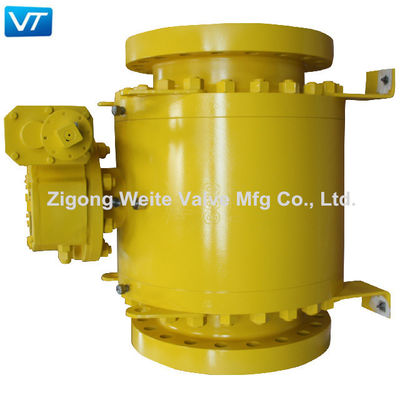

Dövme Çelik Boru Hattı Küresel Vana 600LB Muylulu Monteli Küresel Vana
Ürün Açıklaması
Üç parçalı sabit küresel vananın ortası cıvatalıdır.Seçilen valf yuvası ve conta/ambalajın malzemesine göre,
farklı çalışma sıcaklıkları ve ortamlar için uygundur ve valf genellikle yatay olarak kurulur.
Özellikler:
Bölünmüş gövde
Spiral contalı cıvatalı Bonnet
Yangına Dayanıklı Tasarım API607/ API6FA
Antistatik Tasarım
Valf Boşluğu Basıncı Otomatik Tahliye
Gövde ve Koltuk Acil Mastik Enjeksiyonu
Çift Blok ve Taşma (DBB)
Muyluya Monte Küresel Vana Test Prosedürü
| HİDROSTATİK SIZDIRMAZLIK TEST API 6D 10.3 ve 10.4 |
| Sekans |
Alan Basıncı |
Süre(dk) |
Tanım |
| KABUK TESTİ |
|
A |
1.5xPN |
6″-10″ |
5 |
1. Vana kısmen açık.
2. Basıncı %150 PN'ye ayarlayın.
3. Basıncı %50 PN'ye düşürün.
4. Basıncı %150 PN'ye sıfırlayın.
5. Test süresince basıncı koruyun.
|
| B |
1.5xPN |
12″-18″ |
15 |
| C |
1.5xPN |
20″-60″ |
30 |
| KOLTUK TESTİ |
|
A |
1.1xPN |
5 |
A ucundaki hidrostatik contayı B gövdesine doğru oturtun |
| B |
Atmosferik |
| C |
Atmosferik |
| |
A |
Atmosferik |
5 |
C ucundaki koltuk hidro contası B gövdesine doğru |
| B |
Atmosferik |
| C |
1.1xPN |
| |
A |
1.1xPN |
5 |
Hem A hem de C için koltuk hidro sızdırmazlık testi |
| B |
Atmosferik |
| C |
1.1xPN |
| HAVA SIZDIRMAZLIK TEST API 6D 10.4 |
| KOLTUK TESTİ |
|
A |
Atmosferik |
5 |
A ucunda B gövdesine doğru koltuk hava sızdırmazlığı testi |
| B |
Atmosferik |
| C |
80PSLG(5.5bar) |
| |
A |
80PSLG(5.5bar) |
5 |
C ucunda, B gövdesine doğru koltuk hava sızdırmazlığı testi |
| B |
80PSLG(5.5bar) |
| C |
Atmosferik |
Uygulamalar:
Petrol arıtma
Petrol ve Gaz Üretimi
Petrokimya
kimyasallar
Deniz
Kağıt hamuru ve kağıt
Güç üretimi
Çelik / Birincil / Metaller
Weite Hakkında
Zigong Weite Valve, Ar-Ge'yi entegre eden bilimsel ve teknolojik bir küresel vana fabrikası olan 2007 yılında kurulmuştur.
Üretim ve Satış. Firmamız Zigong Havacılık Endüstri Parkı, Sichuan Eyaleti, Çin'de bulunmaktadır.
Kalite kontrol tasarım standardını sıkı bir şekilde uyguluyoruz (API6D, AMSE B16.34, API608, BS5351, ISO17292, DIN vb.)
çeşitli yüzer küresel vana, muylulu küresel vana, üstten girişli küresel vana, tüm kaynaklı küresel vana, metalden metale üretmek
contalı HTHP küresel vana, V tipi küresel vana, çok geçişli (3 veya 4 yollu) küresel vana, tek parça küresel vana ve her türlü sürgülü vana,
glob vana, çek valf, kelebek vana sanayide uygulanmaktadır.Üretim yelpazemiz DN 1/2”~40” (DN15-1000mm),
PN Sınıf 150 ~ Sınıf2500 (1.6MPa - 42MPa), Çalışma sıcaklığı (-196°C~680°C).Ana malzeme karbon çeliğidir,
düşük sıcaklıklı çelik, paslanmaz çelik, alaşımlı çelik (20# ve hastelloy) vb. Ayrıca müşterilerin isteğine göre ODM yapabiliriz.
çalışma şartı.
Fabrika ekipmanı
Vana Görüntüleme Alanı
Radyal Delme Torna
İşleme Atölyesini Bitir
Basınç Test ve Montaj Atölyesi
Basınç Test Alanı
Boyama ve Bitmiş Ürünler
